用戶介紹

該電子廠擁有十年的電子行業經驗，為客戶提供研發及設計、印刷電路板制造、SMT貼片及組裝、電子元器件采購、成品裝配等服務。產品涉及的主要行業領域包括消費電子、汽車電子、工業控制、計量與測量、能源設備、醫療保健、游戲設備、通訊及安防。

項目背景

主要問題：

1.功率因數不達標，存在力調費罰款

2.電容器長期損壞，無法正常使用，并存在較高的安全風險

3.諧波狀態5、7次為主

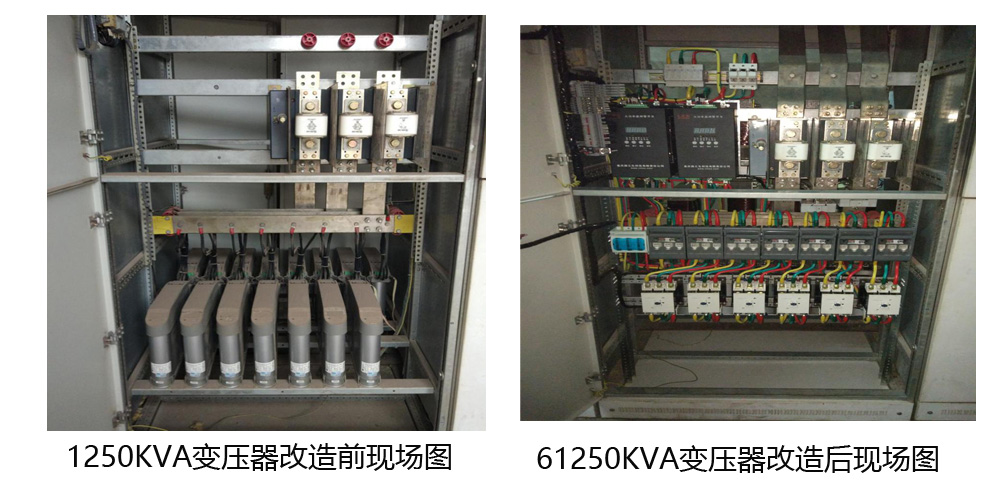

經現場勘察，原有補償裝置缺乏全電流、全電壓技術理念，無功補償柜內采用的一體化電容出現較嚴重的漏油現象，部分空開保護跳閘，僅有幾組電容器可少量輸出無功，無法保證系統在高負荷下的功率因數需求。同時，如繼續使用下去也將有極大的運行風險，嚴重的將導致整個配電系統的癱瘓。通過專業儀器對現場系統狀態進行測試，現場測試諧波流經補償裝置后存在被放大的現象，5、7次諧波放大較明顯。

改造方案

我公司以“全電流、電壓”前沿技術，對用戶負荷、功率因數、諧波全面測試，對常態參數、諧波、系統短路容量等參數及變化進行系統分析，對原有兩面補償舊柜改造，改造容量1080 Kvar（540+540考慮安裝空間）采用濾波補償方案，使用專用濾波元件，設置5、7次調諧濾波通道。利用部分原有柜體資源改造，相比新建柜體具有更高的經濟優勢，工期更短，能快速達到現場安全使用需求。

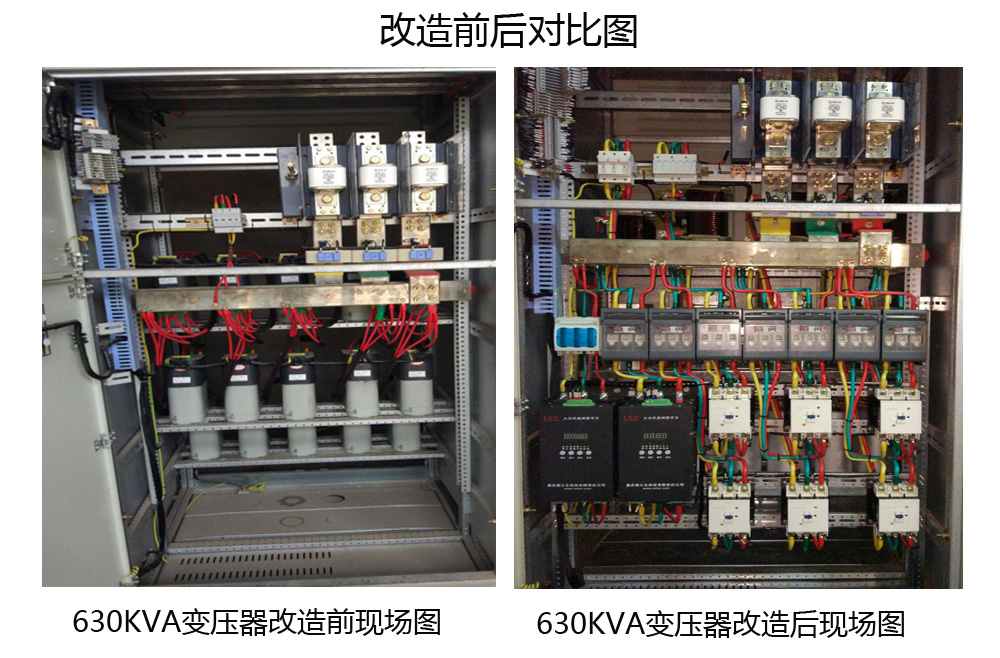

效果對比

參數對比

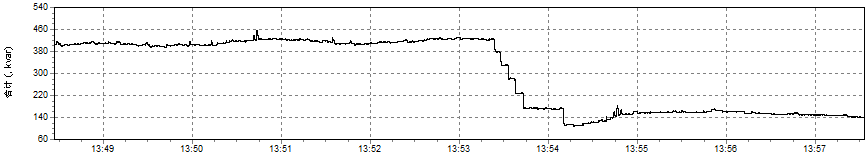

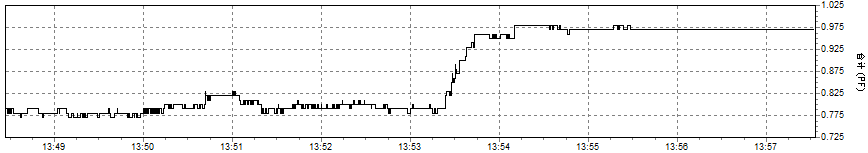

（630KVA變壓器無功功率、功率因數對比圖）

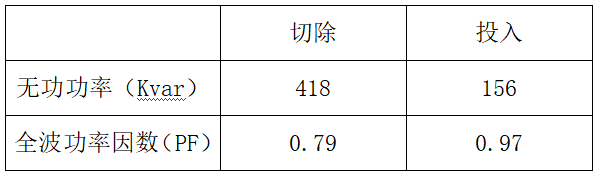

補償裝置投入前后參數變化（平均值）：

改造效果

改造后的兩套無功補償裝置投入運行后，降低了系統運行電流、無功功率、5次及以上諧波含量，提升了系統電壓，同時兩進線功率因數均達到0.95（協議0.92）以上，有效的避免力調電費，實現了預期的改造目標。
