金屬加工行業
鋼鐵加工企業生產設備主要為軋機、中頻爐、電弧爐等大功率非線性用電設備,在工作過程中產生大量的諧波,導致電流波形發生畸變,嚴重影響系統電能質量,同時產生的電壓閃變和波動、電壓暫降等問題也對電能質量造成很大的影響。因此導致的補償裝置損壞問題屢見不鮮,除無功補償需求外,其還具有以下典型問題。

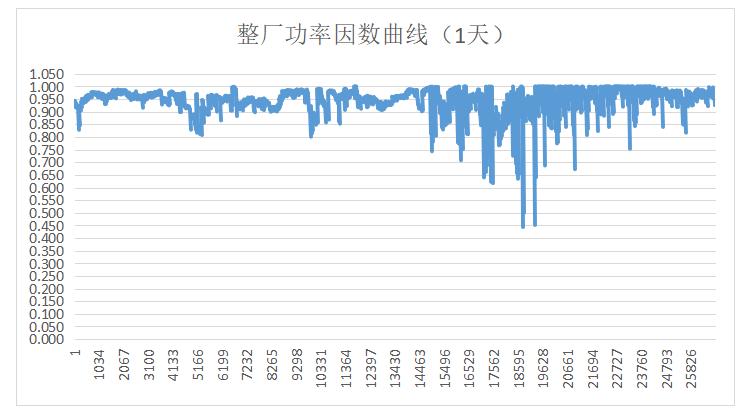

某民營鋼廠全天功率因數變化(中頻爐+軋機):
用戶月均考核功率因數約在0.85~0.9,罰款比例不高,但用電量大,也造成高額的力調電費。
設備主要特點
電弧爐:
● 3次諧波
● 電壓閃變及波動
● 三相不平衡
中頻爐:
● 5、7次諧波
軋機:
● 功率因數低
● 5、7次諧波
路之生解決方案
● 針對電弧爐采用MCR型SVC或FC+濾波型SVG,滿足無功的快速響應需求,同時兼顧諧波治理。
● 根據中頻爐+軋機的負荷特性、電壓等級,采取低壓TSC或低壓TSC跨級補償+高壓FC模式,保證用戶生產高峰期及日常低負荷期的整體功率因數需求。
● “全電流、電壓”校核元件運行參數,補償裝置運行狀態在線監測、保護、通知,保證裝置長期運行的可靠性。
