產品詳情

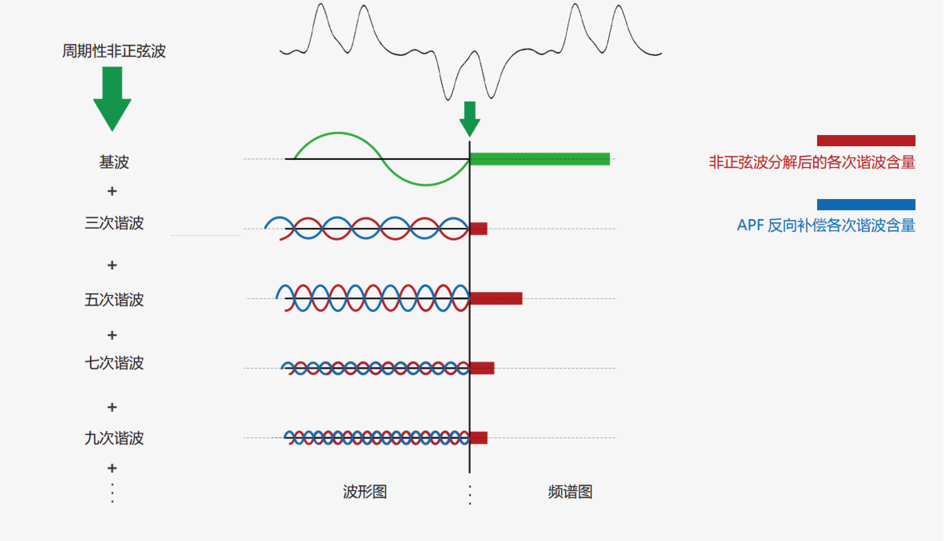

基礎原理
有源濾波裝置(APF)通過電流互感器CT,實時檢測負載電流,并通過內部DSP 計算,提取出負載電流的諧波成分,然后通過PWM信號發送給內部IGBT,控制逆變器產生一個和負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流,實現濾波功能。

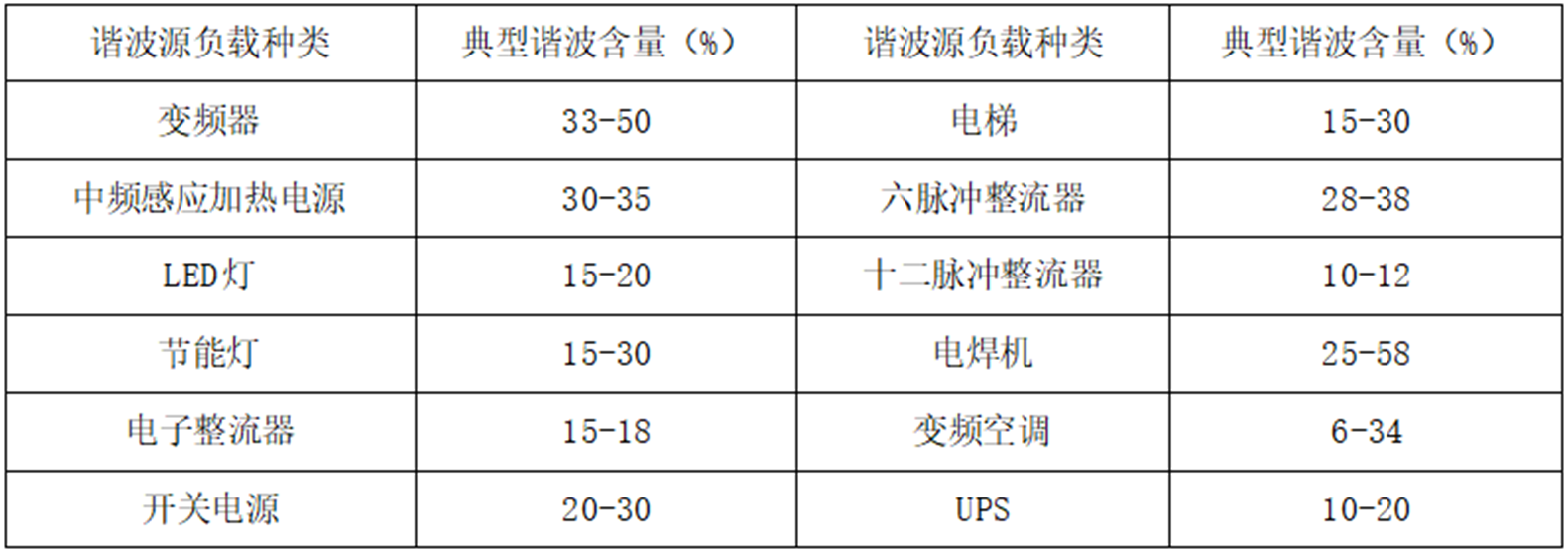

適用范圍
本系列產品應用領域包括:電氣化鐵道及軌道交通行業、工礦企業、石油和天然氣行業、汽車行業、冶金鋼鐵行業、水處理行業、水泥行業、通信行業、礦山、造船業、紡織行業、市政、醫院、企業自動化生產線、辦公大樓及商業大廈、計算中心、住宅大廈、供配電系統等。

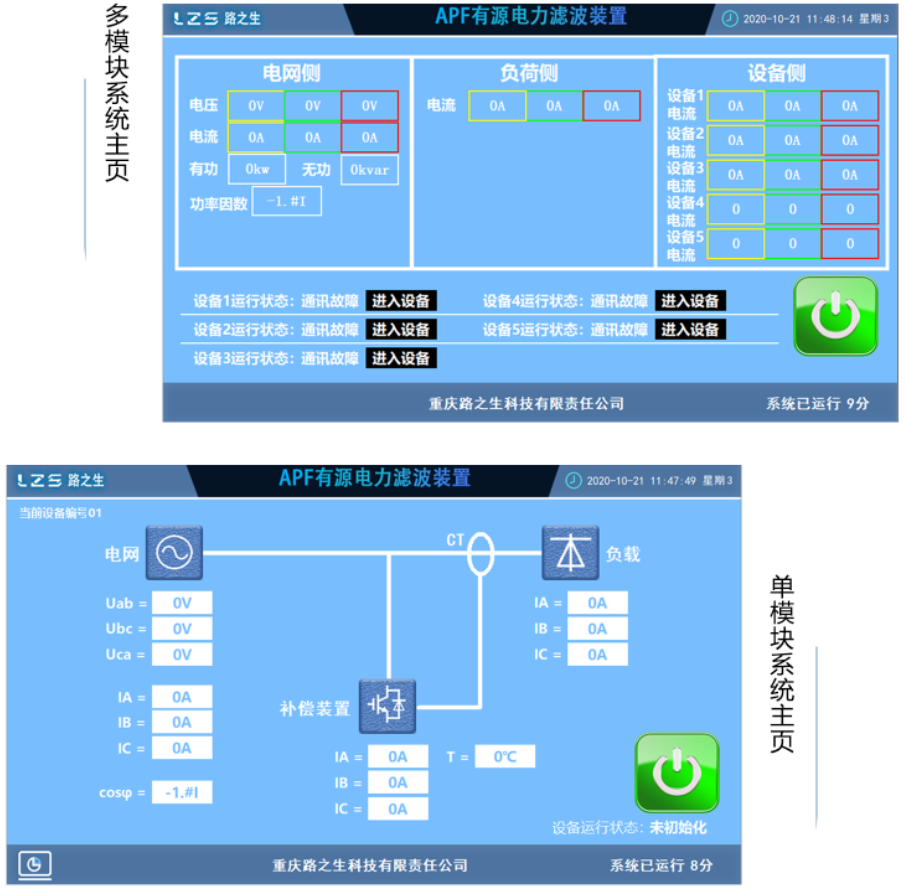

操作界面
該裝置采用基于DSP的主控制器和模塊驅動器的分層分布式控制器體系,并采用基于彩色觸摸屏的人機界面,具有全數字化、自動化、智能化,人機界面友好,控制方法靈活等特點。

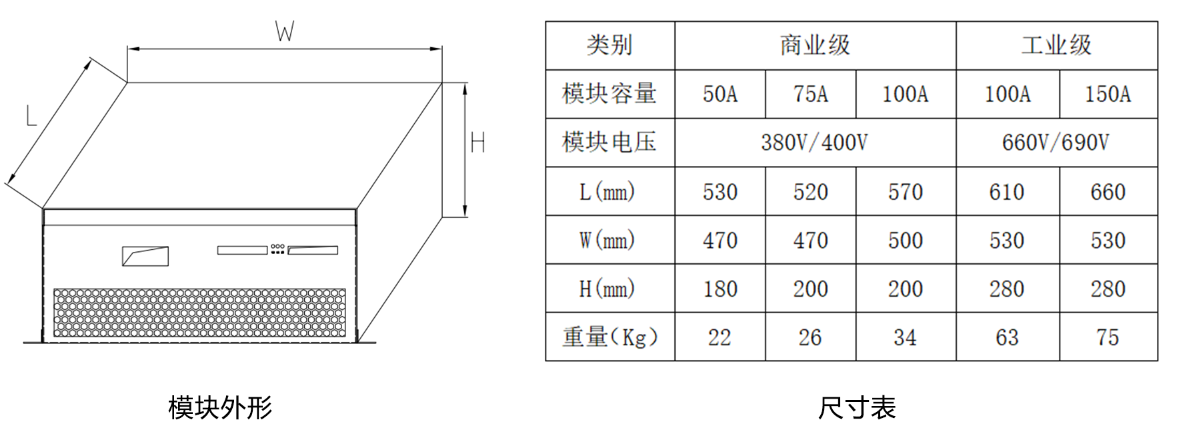

模塊展示
