電壓暫降的一些說明
人氣：3719次發表時間：2018-10-16
概念
電壓暫降(又稱電壓驟降、電壓凹陷或電壓跌落)，按照電氣與電子工程師協會IEEE的定義，是指工頻條件下電壓均方根值減小到0.1---0.9倍額定電壓之間、持續時間為0.5周波(以我國工頻50HZ算，1周波是20毫秒)至1分鐘的短時間電壓變動現象。 電壓暫降的幅值、持續時間和相位跳變是標稱電壓暫降的最重要的三個特征量。
產生原因：

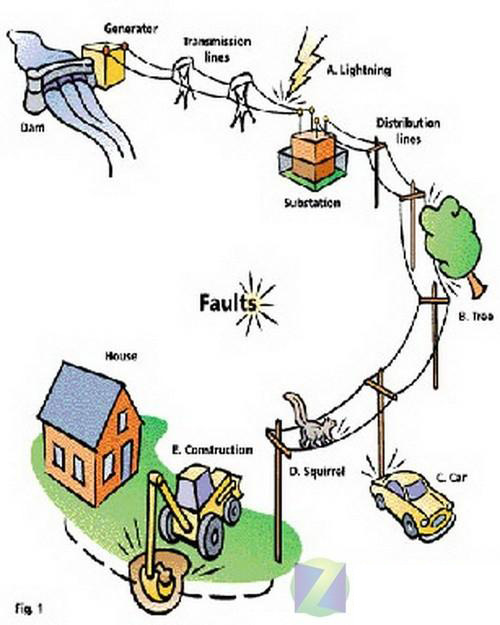

一般是由電網、變電設施的故障或負荷突然出現大的變化(如大功率設備啟動等)所引起的。在某些情況下會出現兩次或更多次連續的跌落或中斷。
其他說明：
電壓暫降或下跌是指供電電壓有效值在短時間內突然下降又回升恢復的現象。在電網中這種現象的持續時間大多為0.5～1.5s。國際電氣與電子工程師協會(IEEE)將電壓暫降定義為供電電壓有效值快速下降到額定值的90%～10%，然后回升至正常值附近;而國際電工委員會(IEC)則將其定義為下降到額定值的90%～1%，持續時間為10ms～1min。
電壓暫降的時間過長，會導致設備非正常停機。帶了產品的損失巨大，目前市面上已經有相關的治理的電壓暫降的設備保護。
電壓暫降對一些設備的危害
|
設 備 |
電壓暫降造成的影響結果 |
|
冷卻控制器 |
當電壓低于80%時，控制器動作將制冷電機切除，導致巨大生產損失 |
|
芯片測試儀 |
當電壓低于85%時，測試儀停止工作，芯片、主板被毀壞 |
|
可編程控制器 |
當電壓低于81%時，PLC停止工作；一些I/O設備，當電壓低于90%、持續時間僅幾十毫秒，就會被切除 |
|
機器人 |
由機器人控制對金屬部件進行鉆、切割等精密加工的機械工具，為保證產品質量和安全，工作電壓檻值一般設為90%，當電壓低于此值、持續時間超過40～60ms時，被跳閘 |
|
直流電機 |
當電壓低于80%時，直流電機被跳閘 |
|
變頻調速器 |
當電壓低于70%且持續時間超過120ms時，ASD被切除。而對于一些精細加工業中的電機，當電壓低于90%且持續時間超過60ms時，電機就會跳閘而退出運行 |
|
電動機接觸器 |
當電壓低于50%、持續時間超過20ms，接觸器就會脫扣；而有的研究表明，當電壓低于70%、甚至更高，接觸器就會脫扣 |
|
計算機 |
當電壓低于60%，持續時間超過240ms時，計算工作將受到影響，如數據丟失 |
