LZS-RTU03電能質量分析儀
LZS-RTU03 電能質量分析儀是重慶路之生科技有限責任公司自主研發，利用先進的硬件設計技術和數字信號處理技術，并結合用戶的實際需求研制的新一代高端智能監控裝置。
該裝置符合最新的電能質量七項國家標準和電能質量監測設備通用要求的國家標準，測量精度達到國際領先水平。它可以捕捉故障現場的諧波、電壓、電流、頻率、波動、閃變、功率和三相不平衡等常見問題，同時在傳統功能上增加了電壓暫升/暫降及短時中斷記錄、快速電壓變動捕捉、波形的瞬態捕捉、波形采樣、事件記錄、準確的故障診斷、定位及電能瞬態監測、錄波分析、能效損耗評估、逆變器測量等高級測量功能。
針對供用電系統局部異常或局部故障，準確地記錄大量波形信息及事件信息，對潛在的、瞬時的、或者持續性的局部故障進行靈敏識別和準確判斷，快速診斷事故發生源、故障源方向、故障源的位置，保障用戶供用電系統的安全、可靠運行。針對不同行業、地區及人群的使用需求和習慣，推出多種獨具特色的功能，最大程度上滿足用戶的差異化需求。
LZS-RTU03 電能質量分析儀采用全新的雙核架構，以 32 位浮點 ARM 和 DSP 為核心，構建了高端智能電表監控平臺系統。裝置每周波采樣為 512 點，高測量精度，全電量測量，具有超大容量數據存儲和記錄，記錄數據可保存半年以上，大屏幕高分辨率 TFT 彩屏液晶顯示，采用鋁合金高檔金屬外殼，外觀精致美觀。
1、迅速性：故障發生時，能迅速對電壓、電流進行高速采樣，減少用戶對故障原因分析時間，縮小因電力品質惡化導致設備經受持續的危害
2、高采樣率：高速電壓、電流采樣和波形瞬態捕捉，嚴密監視供用電系統微秒級的擾動
3、高可靠性：高精細的制造工藝，良好的電氣絕緣性能、機械性能和電磁兼容性能，不因外部干擾而誤報警、誤診斷
4、靈敏性：故障波形瞬態捕捉、大容量事件和數據記錄，能敏銳捕捉各類異常或故障，及時記錄和報警
5、高計量精度：0.2S 級電能計量，靈活的分時計費方案，減少企業計量誤差損失
6、使用更方便：針對建筑和企業用戶設計，安裝方便
7、精準性：故障發生時，能精準定位電源側或負荷側引起的系統和設備的異?；蚬收?/span>
8、大存儲容量：內存容量大，記錄長時間的故障波形、故障事件、定時記錄數據、增量電能等，便于故障分析、負荷趨勢分析、定時抄表、分時計費等
9、高適應性：可在 -25℃～+70℃的環境溫度中運行，工作電壓范圍95～250V AC/DC，允許范圍±10%，47～440Hz
10、高端顯示：大屏幕高分辨率液晶彩屏顯示，直觀顯示電流/電壓矢量圖、諧波棒圖等
LZS-RTU03 電能質量分析儀可應用于 工業變電站、發電廠、石化、冶金、電子 制造，軌道交通、電氣化鐵路，醫療、數 據中心、電力系統及新能源等場合。
1.與供電局接口的電源進線
2.建筑及工業變電站的 380V 重要出線
3.受電能質量影響的企業，如：電壓暫降
4.大型發電機的出線
5.大型電動機的回路
6.大型 UPS 、 EPS 與大型計算機的公共母線
電能質量分析
1.波形采樣率,512 點 / 周波
2.2~63 次諧波/間諧波幅值、含有率;奇次諧波、偶次諧波3.總畸變率
4.電壓暫升/ 暫降及中斷監測
5.不平衡度及序分量測量
6.快速電壓變動及沖擊電流監測
7.突變量檢測、暫降源定位
數據和事件記錄
1.PQ事件記錄,SOE事件記錄

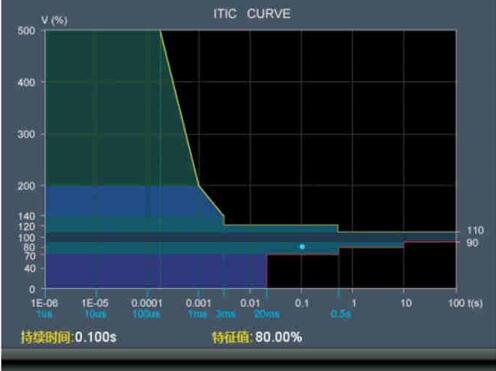

2.ITIC/SEMI F47 曲線,EN 50160 統
計功能

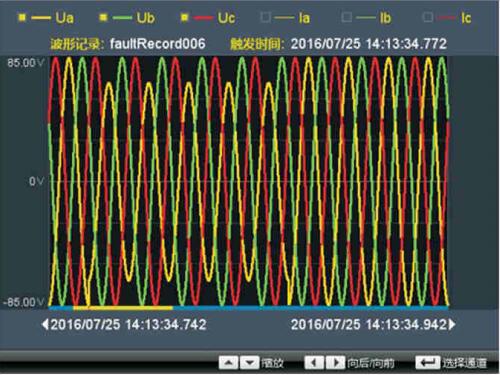

3.擾動記錄，采用 COMTRADE 故障錄
波方式存儲
4.波形記錄，統計定時記錄
5.內置2GB內存，保存數據
全電量測量
1.相電壓、線電壓、電流三相及平均值、零序，最快更新時間： 0.5 周波
2.有功、無功、視在功率三相及總和，最快更新時間： 0.5 周波
3.功率因數，三相及總和，最快更新時間：1s 、0.5 周波
4.頻率50/60Hz，最快更新時間：1s 、1周波
電能計量
1.正反向有功、無功電能，視在電能；正反向基波有功、無功電能
2.2~31 次正向有功、無功諧波電能，反向有功 / 無功諧波電能
3.增量電能，實現電能賬單功能，最大記錄 65535 條
4.分時計費，12 個時段、 90 個特殊日、 8 種費率
需量測量
1.實時需量、預測需量、需量最值
2.滑動需量 / 同步需量，參數包括有功需量、電壓、電流、功率因數、頻率、不平衡度、 THD 等上月及本月最大需量
I/O配置
1.開關量輸入(DI)，8 路；24V內激勵
2.4 路繼電器輸出(RO)，2 路光耦輸出(DO)
顯示
1.實時顯示波形、諧波棒圖、矢量圖、ITIC/SEMI F47 曲線、測量值、事件記錄、I/O狀態等，分辨率640×480
2.綜合模擬表和數字表的優點，能直觀再現電流 / 電壓快速變化過程
通訊
1.RS-485通信口2個，1200-38400bps， Modbus RTU 規約
2.1個以太網口，Modbus TCP/IEC61850( 可選 )，支持Ethernet Gateway
大型建筑及工廠對供電的安全性、可靠性的要求一直在不斷提高，因為供用電系統一旦發生故障，輕則影響到建筑及工廠的正常生產活動，重則造成財產損失甚至人員的傷亡。
大型建筑及工廠的供用電系統的結構越來越復雜，潛在破壞因素也在增加，降低了系統的可靠性、安全性。同時由于政府倡導節能降耗的主要手段是采用各種變頻器、軟啟動器、燈光控制器、節能控制器，這些設備改變了電壓、電流的波形，增加了諧波源、諧振源、過電壓源，從而增加故障發生率。此外，為了節能降耗及控制投資，還往往刻意減少供用電設備的預留容量，這也意味著設備節能方式是以一定程度上降低設備的供電安全裕度而獲得的。
我們認為，不管建筑及工業供用電系統如何發展，供用電的安全性、可靠性始終是其根本，10余年來，重慶路之生科技有限責任公司在如何提高建筑及工業供用電安全性、可靠性方面積累了豐富的現場經驗，以創新的智能化的故障診斷及定位技術為基礎，研制了 LZS-RTU03 電能質量分析儀。
LZS-RTU03電能質量分析儀實現了高密度、高精度監測電壓、電流的動態特性，針對供用電系統局部異常或局部故障，準確地記錄大量波形信息及事件信息，對潛在的、瞬時的或者持續性的局部故障進行靈敏識別和準確判斷，快速診斷事故發生源方向、故障源的位置，保障用戶供用電系統的安全、可靠運行。
LZS-RTU03電能質量分析儀所實現的局部故障診斷及定位，不同于傳統的微機繼電保護裝置。對于嚴重的短路故障，微機繼電保護裝置可快速動作，切除故障。對低于保護定值的故障，微機繼電保護裝置卻無能為力，而這正是LZS-RTU03電能質量分析儀的價值所在。
LZS-RTU03 電能質量分析儀應用價值
電壓暫降\暫升故障的診斷及定位
LZS-RTU03 電能質量分析儀具有較高的采樣速率，能捕捉電壓暫態和瞬態變化，記錄暫降/暫升的時間參數以及電壓變化深度等詳細數據。并啟動故障錄波、DO/RO 報警、事件記錄等功能，通過綜合分析錄波、報警、事件記錄等信息，幫助用戶診斷系統中 電壓暫降\暫升故障。
諧波源的診斷及定位

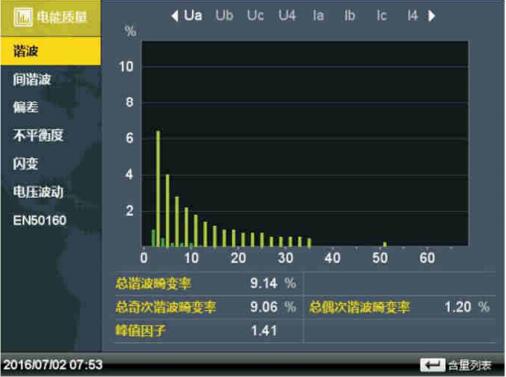

LZS-RTU03電能質量分析儀能測量并直觀顯示 2~63次諧波電壓、電流幅值和相位，計算諧波電能;在一些公共連接點或者用戶內部一些關鍵的母線安裝LZS-RTU03電能質量分析儀，可幫用戶快速診斷諧波源，了解諧波畸變的程度，評估對用電設備可能造成的影響，幫助用戶診斷綜合負荷中的主要諧波源，判定系統側和用戶側主要諧波源。
不對稱源的診斷及定位
LZS-RTU03 電能質量分析儀可測量三相電壓、電流的正序、負序和零序幅值及相位，并計算和分析電壓、電流不平衡度，包括負序不平衡度和零序不平衡度，實時監測三相不對稱的 情況，協助用戶進行不對稱源的診斷，并為用戶調整負荷結構提供數據依據。
電壓擾動源的診斷及定位
LZS-RTU03電能質量分析儀可以監視電壓暫升 / 暫降、電壓短時中斷現象并記錄暫態擾動的特征數據，同時還可以捕捉 20μs的子周波瞬變，詳細記錄瞬變過程特征數據。如可以用電壓容限曲線統計某時段的暫升 /暫降，分析計算機等敏感用電設備對外部電壓干擾的耐受能力，診斷對用電設備造成損壞的暫態擾動原因。

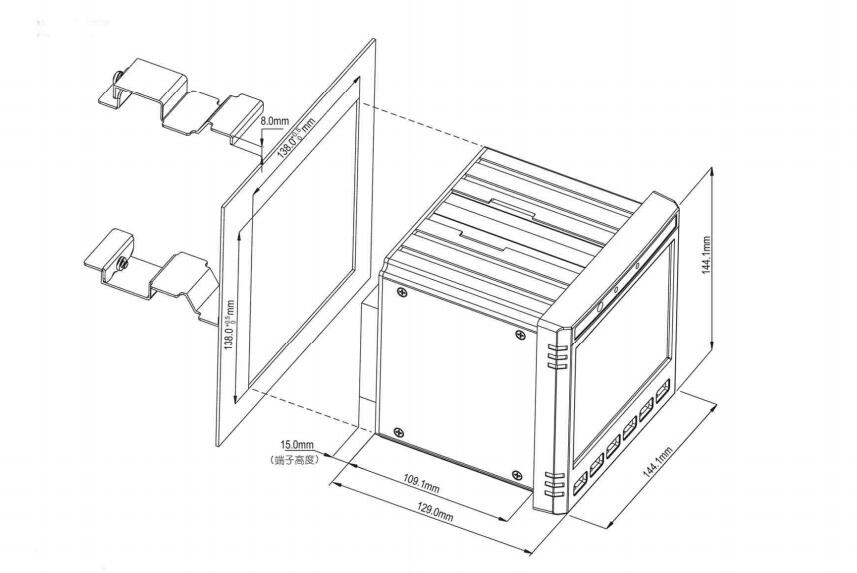

外形 / 開孔尺寸及安裝圖
隨著高精度電子元器件的大量使用，電子設備對供電質量要求越來越高，電能質量所引發的問題也越來越多，近年來國內對電能質量的重視程度不斷提高，選擇一款可信賴的電能質量測量儀器成為治理電能質量的基本要求，一臺易用、可靠的電能質量分析儀是電能質量治理的基本需求。
