項目背景

經現場勘察,原有補償裝置缺乏全電流、全電壓技術理念，電容器、線纜等不符合全電流、全電壓技術；配置不當（錯誤的選用限流電抗器）；柜內通風散熱結構不合理，導致：

1.補償裝置投切指示、測量互感器損壞無法正常顯示補償信息

2.補償裝置長期投入，散熱措施不到位，電容器及及柜內溫度較高。

3.限流電抗器損壞，外殼大面積出現裂紋。

4.主回路部分連接電纜已出現絕緣老化、損壞現象。

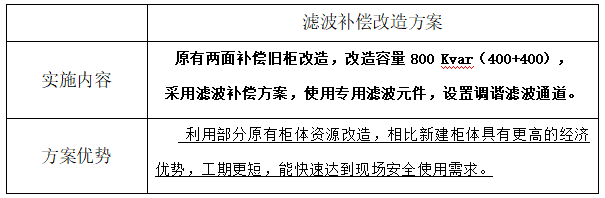

改造方案

我公司以“全電流、電壓”前沿技術，對用戶負荷、功率因數、諧波全面測試，對常態參數、諧波、系統短路容量等參數及變化進行系統分析，根據現場設備運行特性，路之生結合實地測試數據，提出以下改造方案：

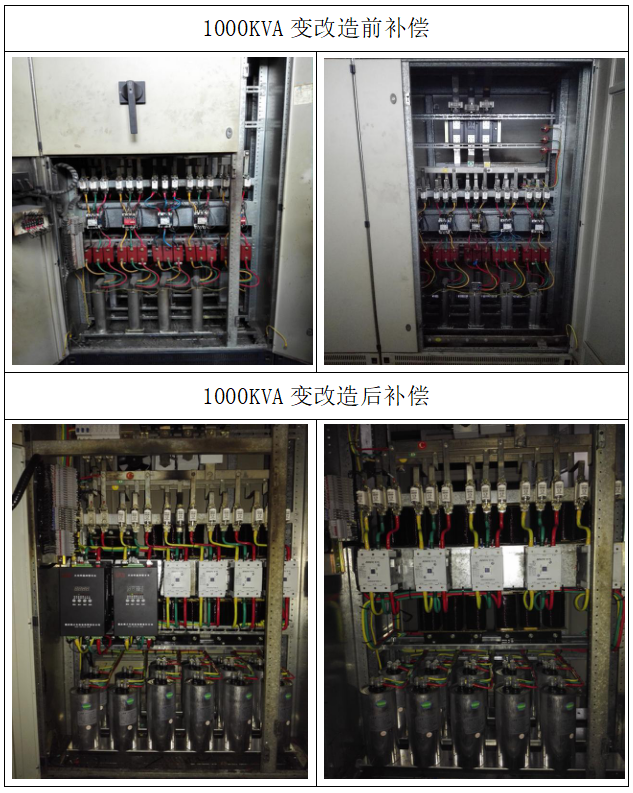

改造對比

改造效果

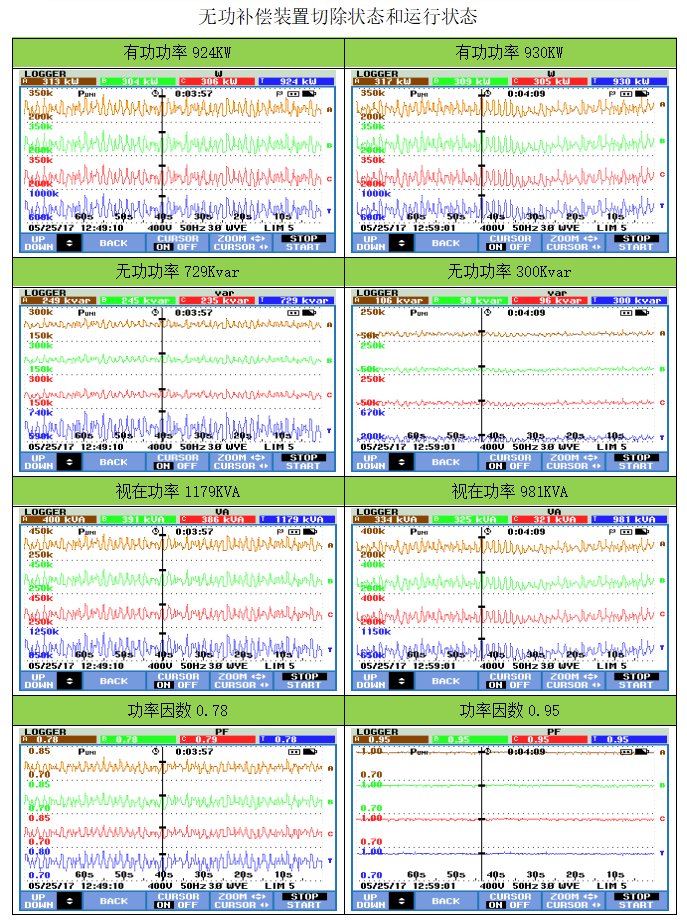

無功補償裝置運行后所有電能質量參數數據均得到下降和改善；在有功功率還有所增加的情況下（從924KW增加到930KW），電流從1750A下降到1420A，視在功率從1179KVA下降到981KVA，功率因數從0.78上升到0.95，效果明顯。電壓畸變率從1.5%下降到1.1%，諧波電流沒有增大，沒有放大諧波的現象。
